| 材料: | ステンレス鋼 | トルク測定範囲: | 0.5~90 (N·m) |
|---|---|---|---|
| IP 率: | IP66 | 適用する: | 電動補助自転車 |
| 入力電圧: | 4.5~5.5 (VDC) | ||
| ハイライト: | 動力補助自転車 トークセンサ,ステンレス鋼のトルク センサー,IP66 トークセンサ |
||

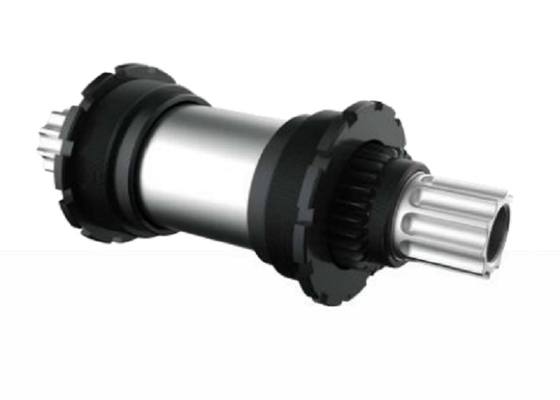

ISISの軸は5方向 動力補助自転車用トルクセンサー
なぜ私たち
*磁場ゼロの干渉
*安定性も高い精度も
*応答速度
*接触なし 長寿命
| パラメータ | インデックス |
| インプット・ボラッゲ | 4.5~5.5 (VDC) |
| 入力電源 | <0.2W |
| トルク出力電圧 | 0.75~3.3 (V) |
| トーク信号の傾き | 30mV/N · m (異なる地域における利用者のサイクリング習慣に応じて調整可能) |
| トルク測定範囲 | 0.5~90 (N·m) |
| 速度信号パルス数 | 32/カスタマイズ可能 |
| 速度信号の作業サイクル | 40%~60% |
| 設計基準 | EN15194 |
| スピンドル標準 | ISIS |
| IP 率 | IP66 |
| ワーキングテンパー | (−20~+60) °C |
| 貯蔵温度 | (−30~+80) °C |
| ボールセットの歯計 | M47*1.0T |
| フルートディスクの仕様 | 1個/2個 フルートディスク |
| 幅は5本 | 68/73/88.5mm |

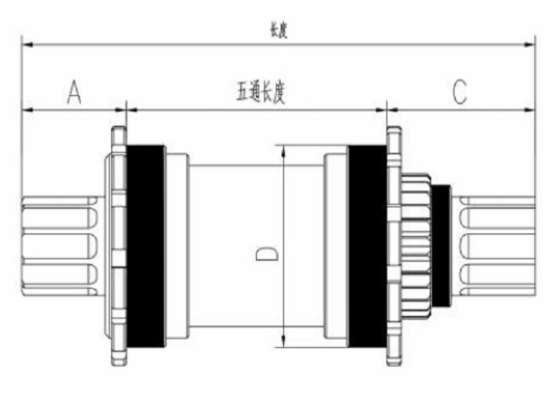

| モデル | L ((ミリ) | A (mm) | C (mm) | D (mm) | 5 方向の幅 ((mm) 調整可能 |
| HTBBTS-68-1SIS | 123 | 25 | 35 | 2M47*P10 | 68 |
| HTBBTS-73-ISIS | 128 |
25 |
38 | 2M47*P10 | 73 |
| HTBBTS-88-ISIS | 143 | 25 | 53 | 2M47*P10 | 88.5 |
製品ラインの配列インターフェースと出力特性
インターフェースは,ユーザーのニーズに応じてカスタマイズすることができます
| 色 | 定義する |
| 青い | 無効状態 (低レベル状態) |
| ホワイト | 無効状態 (低レベル状態) |
| 赤色 | +5V |
| ブラック | 電力供給地 |
| 黄色 | トーク信号 |
| 緑色 | 速度信号 |
特徴
強力な抗磁気干渉能力
測定精度 ≤ 1%
動的応答時間 ≤ 20ms
作業損失 ≤ 0.2w,保守なし,交換可能性良好
この装置は,軸間隔に対する大きな容量があり,類似の電源センサーよりも優れている.
屈曲瞬間や軸力に敏感でない,外力干渉に強い抵抗力がある.
非接触測定器は長寿命
高精度,安定性,一貫性
装置のサイズと入力/出力信号を調整できます.
販売後サービス
保証期間は最大24ヶ月
機器の動作中に人間以外の原因による不具合の場合,保守部門に保証を与える.
メンテナンス部門は,非人間的な要因による部品の損傷について,
損傷した部品の修理や交換を担当する.
注意してください
解体過程で,順番に設置と解体してください.
解体が順番に行われなければ,損害は自分で負担します.
ガイドライン
1左端蓋を図に示された方向でロックする (ロックトルク35Nm)
2. 5 方向接続器の右側からトルクセンサーを挿入します.五通線コネクタの下の穴を通って出力ワイヤをスレッド (穴の中央は五通線コネクタの真ん中に位置しています)
3右端のカバーを設置し,図示の方向にロックします (ロックモントは35Nm)
4大きいギアプレートを設置し,大きなギアプレートのスプリンは,トルクセンサーのスプリンと一致します.
5図に示された方向でノートをロックします (ロックトルク35Nm)
6クランクシャフトを設置し,設置を完了します.
